Jak przygotować rysunek CAD do druku i skanowania wielkoformatowego bez utraty czytelności

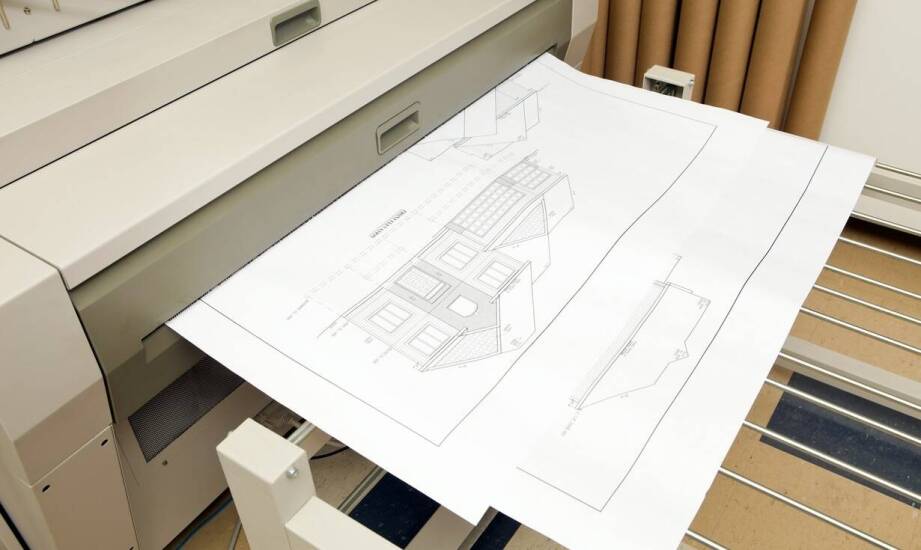

Rysunek projektowy w środowisku CAD prezentuje się nienagannie na ekranie monitora, gdzie każdą linię można dowolnie przybliżać. Problemy z czytelnością pojawiają się zazwyczaj dopiero na etapie eksportu do pliku wymiany, podczas fizycznego wydruku na ploterze lub w trakcie skanowania wielkoformatowego. Linie zlewają się w ciemne plamy, drobne opisy tracą ostrość, a gęste kreskowanie przestaje pełnić swoją funkcję informacyjną. Utrata tych detali często uniemożliwia prawidłowe odczytanie wymiarów na placu budowy lub w hali produkcyjnej.

Parametry eksportu i układ arkusza decydujące o czytelności

Poprawne przygotowanie dokumentacji zaczyna się od rozróżnienia przestrzeni roboczych. Projekt zawsze powstaje w przestrzeni modelu w skali rzeczywistej 1:1, natomiast do generowania plików wyjściowych służy przestrzeń arkusza. To właśnie w oknie rzutni należy zdefiniować ostateczną skalę, która odwzoruje proporcje na fizycznym nośniku. Bezpośredni druk z przestrzeni modelu często prowadzi do niekontrolowanego skalowania całości, co trwale deformuje wymiary opisowe i wzajemne proporcje detali.

Format pliku bezpośrednio wpływa na zachowanie ostrości krawędzi. Format roboczy DWG gwarantuje pełną edytowalność, jednak do plotowania niezbędny jest wektorowy dokument PDF. Eksportowanie wektorów zapobiega pikselizacji przy dużych powiększeniach, co ma kluczowe znaczenie w przypadku rozbudowanych rzutów kondygnacji. Należy przy tym pamiętać o zachowaniu marginesów roboczych o szerokości 5-6 milimetrów, które chronią skrajne elementy przed ucięciem przez maszyny drukujące. Standard ten wynika bezpośrednio z normy PN-EN ISO 5457, określającej prawidłowe wymiary arkuszy technicznych.

Rozdzielczość pliku wyjściowego również wymaga weryfikacji. W przypadku maszyn wielkoformatowych optymalna wartość rozdzielczości wynosi od 300 do 600 DPI. W ustawieniach eksportu programu CAD należy wybrać predefiniowaną drukarkę wirtualną i zadbać o przypisanie odpowiednich stylów wydruku. Ograniczy to ryzyko, że zlecając rysunki techniczne w Szczecinie, wykonawca otrzyma materiał o niewłaściwym nasyceniu czerni lub wyblakłych szrafurach.

Weryfikacja warstw, grubości linii i docelowego zastosowania

Często powielanym błędem podczas eksportu jest pozostawienie zbyt cienkich grubości linii w rysunku. Elementy o szerokości poniżej 0,1 milimetra stają się praktycznie niewidoczne po przeniesieniu na papier. Bezpieczna grubość najcieńszych linii oscyluje w granicach 0,15-0,2 milimetra, co gwarantuje ich przetrwanie podczas rasteryzacji. Kolejnym problemem jest brak porządku w oknie menedżera warstw. Ukryte i nieaktywne grupy obiektów mogą zostać pominięte podczas tworzenia pliku wyjściowego, pozbawiając dokumentację istotnych przebiegów instalacji lub osi konstrukcyjnych.

Błędy wynikają także z używania niestandardowych krojów pisma, które nie zostały poprawnie osadzone w dokumencie wektorowym. Program zastępuje je wtedy domyślnymi fontami, co niemal zawsze prowadzi do nakładania się tekstu na grafikę. Przed ostatecznym zapisaniem pliku warto wykonać próbny podgląd fragmentu w skali 1:1, aby zweryfikować realne zachowanie opisów i symboli kierunkowych na wydruku.

Sposób zapisu musi precyzyjnie odpowiadać docelowemu zastosowaniu materiału. Dokumentacja robocza wymaga standardowego pliku wektorowego z zachowaniem podziału na warstwy, który ułatwia szybkie wprowadzanie ewentualnych poprawek. Z kolei cyfrowe archiwum powykonawcze opiera się zazwyczaj na formacie PDF/A, zapewniającym długoterminową spójność danych informatycznych. Firmy poligraficzne, takie jak szczeciński Copyland Team, wykorzystują skanery wielkoformatowe obsługujące formaty do A0, aby przetwarzać fizyczne arkusze na archiwalne pliki. Praktyka pokazuje, że odpowiedni kontrast i spłaszczenie warstw przed skanowaniem ułatwiają późniejszą wektoryzację starych projektów.

Kontrola przed oddaniem projektu

Sukces w zarządzaniu dokumentacją projektową opiera się na rygorystycznym przestrzeganiu podstawowych parametrów wyjściowych. Prawidłowo zdefiniowany układ arkusza w przestrzeni roboczej, trwale osadzone czcionki i właściwie zbalansowana hierarchia grubości linii gwarantują, że projekt zachowa swoją wartość informacyjną niezależnie od docelowego nośnika. Konsekwentna weryfikacja tych technicznych aspektów bezpośrednio w oprogramowaniu eliminuje kosztowne pomyłki oraz konieczność ponownego naświetlania całych serii arkuszy.
